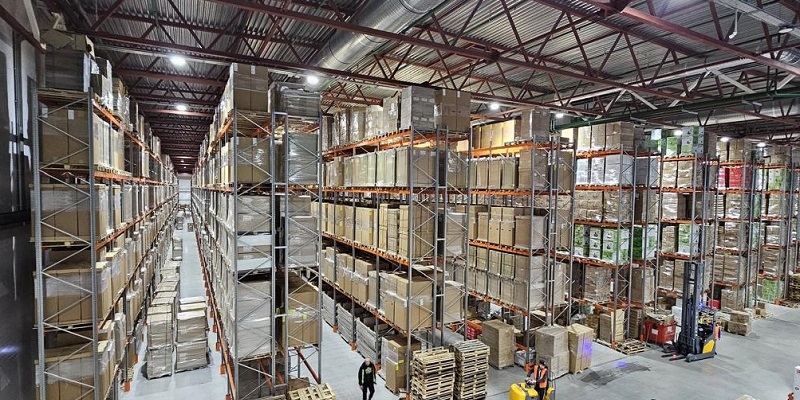

Металлические стеллажи для хранения классифицируются по типу хранимого груза, способу монтажа и несущей способности. Основные конструктивные типы включают фронтальные паллетные (грузоподъемность секции до 4–5 тонн), полочные (до 300–500 кг на полку), консольные (для длинномеров, нагрузка на консоль до 1 тонны), мезонинные (создание этажей на отметке от 2,5 м) и глубинные/набивные (для однородного товара с ограниченной номенклатурой). Выбор конкретного типа зависит от системы хранения: FIFO (First In, First Out) или LIFO (Last In, First Out), интенсивности грузопотока и геометрических параметров складского помещения. Правильно подобранная конструкция увеличивает полезную площадь склада на 40–70% за счет использования вертикального пространства.

Сегодня рынок складского оборудования предлагает сотни модификаций, но все они сводятся к нескольким базовым инженерным схемам. Понимание разницы между фронтальной и набивной системой, знание марок стали и принципов расчета балки на прогиб позволяют избежать обрушения конструкций и неэффективного использования бюджета. В этой статье мы детально разберем каждый тип, приведем точные формулы и цифры, а также укажем на подводные камни, которые не всегда видны в каталогах производителей.

Преимущества складских металлических стеллажей

Металл (преимущественно конструкционная сталь марок Ст3, 09Г2С или алюминиевые сплавы АД31) остается безальтернативным материалом для создания несущих складских систем благодаря уникальному сочетанию прочности на сжатие (расчетное сопротивление стали R_y ≈ 210–240 МПа) и долговечности. В отличие от деревянных конструкций, металлические стеллажи не гниют, не поддерживают горение и не деформируются от перепадов влажности.

Ключевые преимущества, подтвержденные практикой эксплуатации:

1. Максимальная полезная высота. Стальной профиль позволяет возводить конструкции высотой до 12–16 метров без промежуточных перекрытий. Стандартная высота фронтального паллетного стеллажа составляет 6–8 м, что позволяет хранить до 6–8 уровней паллет в одном ряду.

2. Сейсмоустойчивость и жесткость. Болтовые соединения класса прочности 8.8 и выше с контролируемой затяжкой обеспечивают жесткость рам. Металл выдерживает знакопеременные нагрузки без накопления усталостных деформаций, в отличие от пластика или ДСП.

3. Точная геометрия и аддитивность. Допуски на изготовление перфорации стоек обычно составляют ±0,5 мм. Это позволяет наращивать секции, менять шаг балок и модернизировать систему без сварочных работ, используя только крепеж.

4. Огнестойкость. Хотя сталь теряет несущую способность при температурах выше 500°C (критическая температура для незащищенных конструкций), она не является источником распространения пламени и не выделяет токсичных продуктов горения, что критично для складов категории А и Б.

5. Инвестиционная ликвидность. Срок службы качественных оцинкованных или порошково-окрашенных стеллажей составляет 20–30 лет. При ликвидации склада демонтированные конструкции можно продать на вторичном рынке за 30–50% первоначальной стоимости.

Виды металлических складских стеллажей

Прежде чем рассматривать конкретные модели, необходимо понять, что классификация строится не по внешнему виду, а по логике обработки груза. Неправильный выбор типа конструкции ведет к потере 20–30% емкости хранения или к невозможности отбора товара в срок.

1. Фронтальные паллетные стеллажи

Это самый распространенный тип оборудования на современных распределительных центрах. Паллетные стеллажи для склада представляют собой каркас из вертикальных рам, соединенных горизонтальными балками (ригелями), на которые устанавливаются поддоны (паллеты). Ключевая особенность — прямой доступ к каждой единице хранения. Вам не нужно двигать другие паллеты, чтобы достать нужную.

• Конструкция: Рамы изготавливаются из холоднокатаного или горячекатаного швеллера или специального перфорированного профиля (омега-профиль). Балки оснащаются зацепами (коннекторами), которые вставляются в перфорацию стоек с шагом 50 или 76.2 мм (2 или 3 дюйма).

• Глубина: Стандарт 800–1100 мм под паллету 1200x800 (евро) или 1200x1000.

• Система доступа: FIFO (первым пришел, первым ушел).

• Применение: Склады с широкой номенклатурой (более 500 SKU), где важна скорость сборки заказа.

2. Консольные стеллажи

Консольные стеллажи предназначены для хранения длинномерных грузов: трубы, пиломатериалы, металлопрокат (швеллер, уголок, арматура), листовой металл, мебельные щиты. Конструкция не имеет сплошных вертикальных стоек спереди, что позволяет загружать груз краном, вилочным погрузчиком с боковым хватом или вручную без помех.

• Конструкция: Вертикальные колонны (стойки), к которым болтами крепятся горизонтальные "рожки" (консоли). Консоли могут быть фиксированными или съемными. Основание (база) утяжелено для устойчивости.

• Нагрузка: Может достигать 10–20 тонн на стойку.

• Особенность: Высота обычно ограничена 6–8 метрами. При хранении труб критически важно использовать ограничители на концах консолей, чтобы предотвратить скатывание.

3. Полочные стеллажи

Полочные стеллажи — это модульные системы для ручного хранения штучных товаров, запчастей, инструмента и архивов. Металл здесь используется для каркаса, а настилом может служить как металлический лист, так и ДСП, фанера или сетка. Это то, что чаще всего стоит в магазинах, аптеках и архивах.

• Конструкция: Стойки уголкового типа или швеллерного типа с перфорацией, полки-настилы, задние и боковые стенки для жесткости (раскосины).

• Нагрузка: Обычно 100–500 кг на полку. Важно понимать: если на полке указано 300 кг, это равномерно распределенная нагрузка. Точечная нагрузка в центре полки снижает показатель вдвое.

• Преимущество: Модульность. Глубина полки может быть 300, 400, 500, 600 мм, что позволяет точно конфигурировать рабочее место.

4. Мезонинные стеллажи (Платформы)

Мезонинные стеллажи — это не стеллаж в классическом понимании, а скорее строительная конструкция, многоярусная платформа на колоннах. Она позволяет использовать высоту помещения, создавая дополнительные этажи (антресоли) для размещения персонала, техники или легких стеллажей.

• Конструкция: Мощные несущие колонны, главные и второстепенные балки перекрытия, настил (обычно рифленый лист или решетчатый настил). Обязательно наличие лестниц, ограждений (высота 1100 мм) и отбойников.

• Высота: Оптимально при высоте потолка от 4,5 метров. Нижний ярус используется для работы персонала, верхний — для хранения или офисов.

• Нагрузка: 300–1000 кг/м². Требует согласования проекта и расчета на статические и динамические нагрузки.

5. Глубинные (набивные) и гравитационные стеллажи

Этот тип стоит особняком. Если фронтальный стеллаж требует проход между рядами, то глубинная схема позволяет хранить паллеты блоками, задвигая их вглубь конструкции. Это резко увеличивает емкость хранения на той же площади (иногда в 2 раза), но работает по принципу LIFO или FIFO в случае гравитационных (роликовых) систем. Конструктивно это сложная система направляющих и тележек, где рамы соединены в длинные "тоннели".

Паллетные, консольные, полочные, мезонинные или глубинные? Какой тип стеллажей выбрать

Это ключевой вопрос проектирования складской логистики. Ниже приведен алгоритм выбора и сравнительная таблица характеристик.

Алгоритм принятия решения:

1. Анализ груза: Определите габариты (мм), вес (кг), способ хранения (на паллете, россыпью, в рулонах, навалом) и хрупкость. Если у вас однородный товар на паллетах с большим запасом и низкой оборачиваемостью — рассматривайте набивные или гравитационные. Если номенклатура огромная — только фронтальные.

2. Анализ оборачиваемости: Скорость отбора критична? Если нужно собирать заказы поштучно, фронтальные стеллажи с полками или мезонин незаменимы. Паллетные стеллажи для склада обеспечивают доступ к любой паллете за считанные секунды.

3. Геометрия помещения: Высота, шаг колонн здания, наличие пожарных проездов. Нестандартная форма склада (трапеция) лучше заполняется полочными системами. Высокие потолки (от 6 м) — паллетными и мезонинными.

4. Бюджет: Глубинная система стоит дороже фронтальной на 30–40%, но экономит аренду площади. Мезонин — капитальное вложение, сопоставимое со строительством.

Сравнение типов:

Характеристика	Фронтальный паллетный	Консольный	Полочный	Мезонин	Глубинный (Набивной)
Объект хранения	Паллеты	Длинномеры	Штучный товар	Любой (чаще штучный)	Однородные паллеты
Доступ	Прямой (FIFO)	Прямой	Прямой	Прямой (со 2 этажа)	LIFO (узкий доступ)
Плотность хранения	Низкая	Средняя	Средняя	Высокая (за счет этажей)	Максимальная
Использование высоты	До 12 м	До 8 м	До 3 м (ручной отбор)	Зависит от здания	Высокое
Скорость обработки	Высокая	Средняя	Низкая	Средняя	Низкая

Ключевые характеристики

При выборе конкретной модели инженеры и закупщики оперируют следующими параметрами, которые указаны в техническом паспорте изделия.

1. Нагрузочная способность (Грузоподъемность)

Измеряется в кг или тоннах. Различают:

• Нагрузка на секцию (батарею): Суммарный вес, который выдерживают две соседние рамы и балки между ними. Обычно для паллетных стеллажей это 2–10 тонн.

• Нагрузка на пару балок (ярус): Чаще всего 1.5, 2.5 или 4 тонны.

• Нагрузка на полку: Для полочных стеллажей (100–500 кг).

• Нагрузка на консоль: Для консольных (300–1500 кг).

Важно: Производители указывают нагрузку при условии идеально ровного пола (уклон не более 3 мм на 3 метра) и равномерного распределения веса. Если пол имеет уклон или у груза смещен центр тяжести, фактические допустимые нагрузки снижаются на 15–25%.

2. Габаритные размеры и шаг перфорации

• Ширина секции (длина балки): Стандартные шаги 1800 мм, 2300 мм, 2700 мм, 3300 мм. Ширина секции выбирается так, чтобы поместилось 2 или 3 паллеты. Например, 3 паллеты 800 мм = 2400 мм + зазоры по 75 мм с краев = 2550 мм. Стандарт: 2700 мм.

• Шаг перфорации: 50 мм (шаг регулировки балки по высоте) или 76.2 мм. Меньший шаг позволяет точнее подогнать ярусы под высоту товара, не теряя полезного объема.

• Глубина: Для фронтальных стеллажей обычно равна глубине паллеты (800, 1000, 1200 мм).

3. Материал и покрытие

• Профиль: Толщина металла стойки (1.5 мм, 2.0 мм, 2.5 мм). От этого напрямую зависит жесткость на кручение. Для нагрузки свыше 3 тонн на секцию обычно применяют профиль не тоньше 2.0 мм из стали 09Г2С.

• Покрытие:

  • Полимерное порошковое напыление: Стандарт RAL 7035 (светло-серый), RAL 5005 (синий), RAL 3020 (красный). Защищает от коррозии.

  • Горячее цинкование: Слой цинка 60–80 мкм. Необходим для холодильных камер, влажных складов и пищевых производств. Дороже порошковой окраски примерно на 30%.

Как рассчитать грузоподъемность стеллажей для склада

Расчет грузоподъемности — это инженерная задача, связанная с сопроматом (сопротивлением материалов). Нельзя просто сложить вес товара. Необходимо учитывать коэффициенты запаса прочности.

Шаг 1: Определение фактической нагрузки (P)

Соберите данные:

• Вес паллеты с товаром брутто (нетто + тара). Например, 800 кг.

• Количество паллет на ярусе. Например, 2 шт.

• Итого на ярус: 1600 кг.

Шаг 2: Применение коэффициента динамичности (Kd)

Вилочный погрузчик не ставит груз идеально мягко. Всегда есть удар или вибрация. Поэтому вводится коэффициент запаса прочности.

• Для ручной укладки: Kd = 1.0–1.1

• Для механизированной укладки (погрузчик): Kd = 1.25–1.4

• Для сейсмически активных зон: Kd = 1.5 и выше.

Формула расчетной нагрузки: P_расч = P_факт * Kd
Для нашего примера: 1600 кг * 1.25 = 2000 кг (2 тонны).
Именно под эту цифру нужно подбирать балку, а не под 1600 кг.

Шаг 3: Расчет на прогиб (Деформация)

Согласно ГОСТ и европейским стандартам (FEM 10.2.02), максимальный прогиб (изгиб) балки под нагрузкой не должен превышать 1/200 длины балки.

• Длина балки (L) = 2700 мм.

• Допустимый прогиб = L / 200 = 2700 / 200 = 13.5 мм.

Если балка прогибается больше, это визуально заметно ("провисание") и создает опасность соскальзывания паллеты. Заводы-изготовители испытывают балки на стендах, и в паспорте указывают максимальную допустимую нагрузку с учетом этого прогиба. Покупателю не нужно считать прогиб самому, достаточно сравнить паспортные данные с P_расч.

Шаг 4: Проверка пола

Самый недооцененный фактор. Стеллаж передает нагрузку на пол точечно через опорные пластины.

• Требование к бетонному полу: ровность по СП 29.13330.2011.

• Нагрузка на пол в месте опоры. Если стеллаж весит с товаром 20 тонн и стоит на 4 опорах, каждая опора давит 5 тонн. Площадь опоры 100х100 мм = 0.01 м². Давление = 500 кПа.

• Стандартный промышленный пол выдерживает 300–500 кПа на сжатие, но тонкая стяжка (топпинг) может треснуть. Необходимы подкладки-распределители, увеличивающие площадь опоры.

Критически важные факторы при выборе

Эти факторы часто упускаются из виду на этапе согласования КП (коммерческого предложения), но приводят к серьезным проблемам при монтаже и эксплуатации.

1. Совместимость со складской техникой

Ширина межстеллажного прохода (Aisle Width) прямо зависит от радиуса разворота вашего погрузчика (ретрака, штабелера, ричтрака).

• Ричтрак: Требует проход от 2.7 до 3.0 метров.

• Штабелер с поворотной вилкой: Работает в проходах от 1.6 до 2.0 метров, но требует направляющих.

• Обычный вилочный погрузчик: Проход 3.5–4 метра.
  Сужение прохода на 20 см может сделать работу на складе невозможной, несмотря на то, что "стеллаж подошел".

2. Качество метизов (крепежа)

Разрушение стеллажа в 90% случаев происходит из-за выскакивания зацепа балки из стойки, а не из-за смятия металла стойки.

• Проверяйте наличие предохранительных штифтов или болтовых фиксаторов на зацепах. Качественная балка не должна вылетать при случайном ударе снизу вилами погрузчика.

• Анкерные болты для крепления к полу: обязательны при высоте конструкции более 2.5 метров. Крепить нужно раму, а не просто пластину.

3. Тип настила

Для полочных стеллажей и мезонинов выбор настила критичен:

• Сплошной металл: Прочно, но задерживает пыль и воду. Не подходит для хранения сыпучих в мешках без поддонов (нарушается вентиляция).

• Сетка (сварная): Пропускает свет и воду, что важно для систем пожаротушения (спринклеров). Наследуемое требование: перфорация или сетка должны пропускать воду сверху вниз.

Распространенные ошибки при покупке и монтаже

Знание чужих ошибок экономит бюджет. Вот топ-5 фатальных просчетов:

1. Экономия на толщине металла ("Возьмем 1.5 мм вместо 2.0 мм")

На рынке много предложений от мелких производителей. Внешне стеллаж идентичен, но тонкий металл приводит к потере продольной устойчивости. Через год стойки начинают "скручиваться" винтом (эффект потери устойчивости первого рода). Ремонту не подлежит, только замена.

2. Игнорирование вертикальной планировки

Установка стеллажей без учета трубопроводов, воздуховодов и балок перекрытия. Вроде бы высота позволяет, но крайний ярус упирается в спринклерную систему пожаротушения, что нарушает нормы (расстояние от спринклера до верха груза должно быть не менее 0.5 м). Приходится опускать балки вручную, теряя ярус хранения.

3. Некорректное распределение груза

Перегруз верхних ярусов легким товаром, а нижних — тяжелым. Это "эффект неваляшки". Центр тяжести задирается вверх. При малейшем сейсмическом толчке или ударе погрузчика конструкция теряет устойчивость и складывается веером. Правило: тяжелое — вниз (на пол), легкое — наверх. Начинайте раскладку с самых мощных балок на нижнем уровне.

4. Покупка "универсальных" стеллажей

На рынке есть множество компаний, продающих складские стеллажи разобранными (б/у или восстановленные). Смешение деталей разных производителей — колоссальный риск. Коннектор балки от одного производителя может физически не попасть в перфорацию другого, либо войти с люфтом, превышающим допуск. Люфт в 2 мм при нагрузке 2 тонны создает ударные нагрузки, расшатывающие раму.

5. Пренебрежение защитой от ударов

Отбойники (бамперы) и защитные дуги — не маркетинговая опция, а необходимость. Ремонт погнутой стойки обычно превышает стоимость десяти отбойников. Угловые стойки и торцы рядов должны быть окрашены в яркий желтый цвет (RAL 1023) и облицованы железобетоном или толстым гнутым профилем.

Заключение

Выбор металлического стеллажа — это баланс между плотностью хранения и скоростью доступа. Для разнопланового склада с интенсивной обработкой заказов золотым стандартом остаются фронтальные и мезонинные схемы. Для складов-холодильников и накопительных хабов — глубинные. Чтобы не ошибиться, всегда начинайте не с чертежей производителя, а с анализа вашего SKU-справочника и оборота. Требуйте у поставщика не просто прайс-лист, а протоколы заводских испытаний на несущую способность и расчетную схему. Инвестиции в качественный металл и правильный расчет — это вклад в безопасность персонала, который эксплуатирует данное оборудование ежедневно.
